Die Hochvoltverkabelung im Škoda Elroq wird durch ein mehrstufiges Sicherheitssystem geschützt: isolierte Leitungen, Mehrfach-Sicherheitsrelais, Überstrom- und Übertemperaturschutz, Crash-Interrupt-Schaltungen und eine aktive Diagnose durch das Batteriemanagementsystem (BMS).
Diese Maßnahmen verhindern Kurzschlüsse, Überlastung, thermische Risiken und ungewollte Hochvoltspannung – besonders im Betrieb, bei DC-Ladung oder im Unfallfall.
1. Grundstruktur der Hochvoltverkabelung
Im Elroq verbindet die Hochvoltverkabelung:
-
die Hochvoltbatterie
-
die Leistungselektronik (Inverter / DC/DC-Wandler)
-
den Elektromotor
-
den Onboard-Charger (für AC-Ladung)
-
ggf. Wärmepumpe/Heizungssysteme
Diese Leitungen führen Ströme von mehreren hundert Volt und müssen extrem sicher isoliert sein.
2. Isolierung & physischer Schutz
Isolierte Hochvoltleitungen
Alle Hochvoltleitungen sind mehrfach isoliert und verfügen über:
-
robuste Außenmantelung
-
hohe thermische Belastbarkeit
-
mechanischen Schutz gegen Abrieb und Quetschung
Mechanischer Kabelschutz
-
Leitungen sind in Kabelkanälen oder Schutzrohren verlegt
-
Unterboden-Schutzplatten decken kritische Bereiche ab
-
spezielle Halterungen verhindern Vibration und Scheuern
Diese Maßnahmen minimieren mechanische Beschädigungen im Alltag.
3. Sicherheitsrelais / HV-Trennsystem
Im Hochvoltsystem gibt es Mehrfach-Sicherheitsrelais („HV-Kontakte“), die beim:
-
Fahrzeugstart
-
Ladebeginn
-
Crash
-
Störung
die Hochvoltversorgung elektrisch trennen.
Das verhindert, dass bei einem Fehler oder Unfall Hochvoltspannung im Fahrzeugnetz anliegt.
4. Überstrom- und Übertemperatursicherung
Überstromschutz
Im Hochvoltsystem sind Sicherungen und Schaltgeräte integriert, die:
-
bei zu hohen Strömen reagieren
-
Leitungsschutz bieten
-
Kurzschlussereignisse vermeiden
Diese Komponenten öffnen den Stromkreis bei Grenzwertüberschreitung.
Temperaturüberwachung
Temperatursensoren in:
-
Kabelbündeln
-
Batterieanschlüssen
-
Leistungselektronik
erkennen thermische Anomalien.
Bei Überhitzung reduziert das BMS die Leistung oder trennt Lasten automatisch.
5. Crash-Interrupt-Strategien
Zusätzlich zur isolierten Hardware besitzt der Elroq:
-
Crash-Interrupt-Schaltungen
-
Schnittstellen zu Airbag- und ABS-Sensorik
Bei einem starken Aufprall wird das Hochvoltsystem sofort elektrisch deaktiviert (Batterie-HV-Trennung), sodass keine Spannung mehr an Leitungen oder Komponenten anliegt.
6. Batteriemanagementsystem (BMS) als Überwachungsinstanz
Das BMS ist ständig aktiv und überprüft:
-
Zellspannungen
-
Zelltemperaturen
-
Hochvoltleitungswerte
-
Kommunikationssignale
-
Kontaktstellungen der Stecksysteme
Bei Abweichungen kann das BMS:
-
Lade- / Entladeleistung begrenzen
-
Hochvolt abschalten
-
Warnmeldungen anzeigen
-
Diagnosecodes speichern
7. Steckverbindungen & Kontaktüberwachung
Hochvoltstecker im Fahrzeug sind so ausgelegt, dass:
-
keine Spannung anliegt, wenn nicht korrekt verbunden
-
Steckkontakte nur unter Last geschlossen werden
-
Abschaltautomatik aktiv wird, sobald eine Steckverbindung gelöst wird
Das verhindert ungewollte Kontakte mit Hochvoltkomponenten.

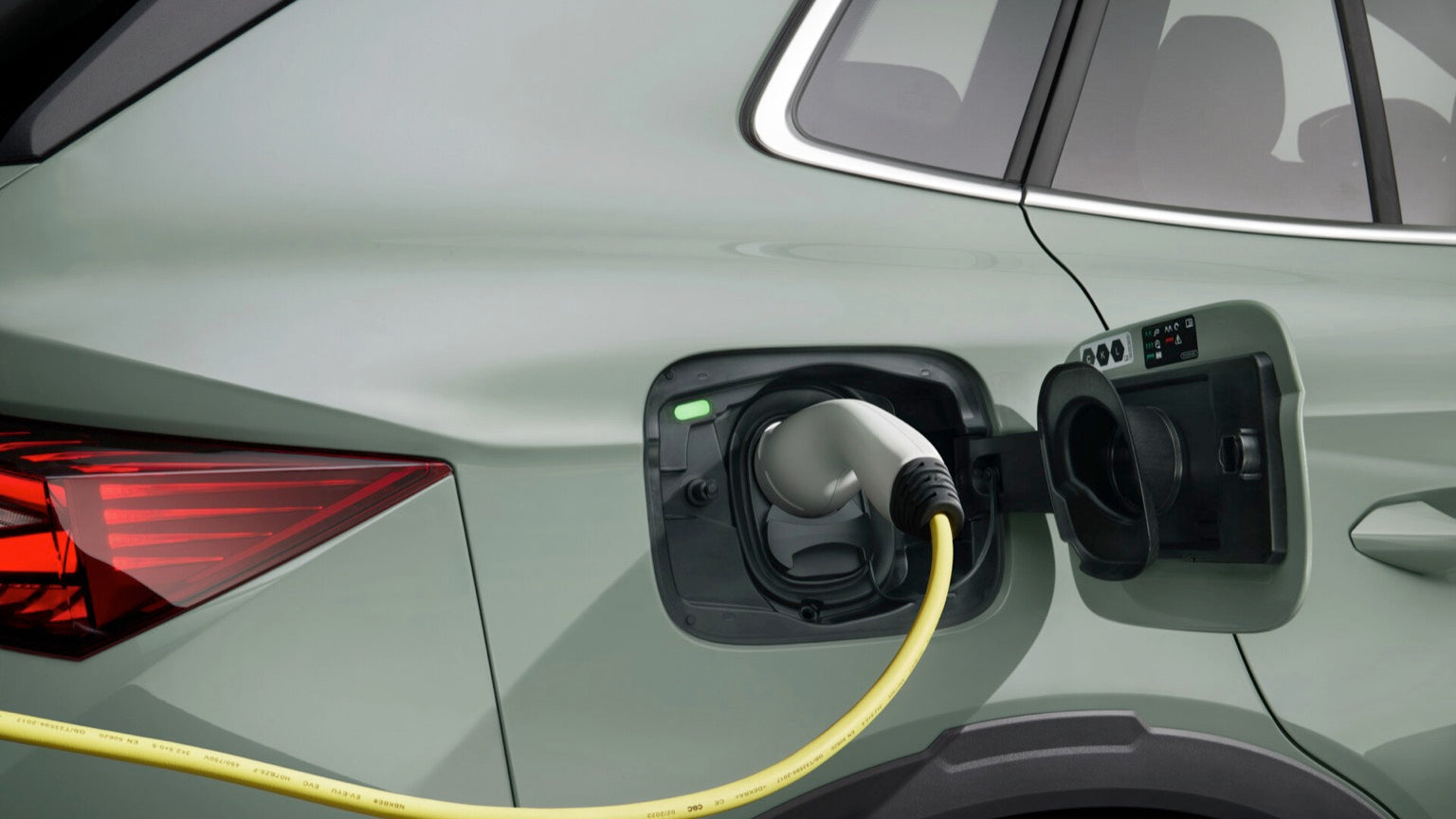

8. DC-Ladung & zusätzliche Schutzschichten
Beim DC-Schnellladen greifen zusätzliche Schutzmechanismen:
-
Kommunikations-Sicherheitsfreigabe (zwischen Fahrzeug & Ladepunkt)
-
Ladeflussüberwachung durch BMS
-
Spannungs- / Stromlimits je nach Temperatur & SOC
-
Active Safe Shutdown bei Fehlern im Ladesystem
Diese Ebenen stellen sicher, dass auch bei externen DC-Stromquellen keine gefährlichen Situationen entstehen.
Fazit
Die Hochvoltverkabelung im Škoda Elroq ist auf mehreren Ebenen abgesichert:
-
mechanisch geschützt durch isolierte Leitungen & Schutzkanäle
-
elektrisch abgeschaltet durch Sicherheitsrelais
-
Überstrom- und Temperatur-Monitoring
-
Crash-Interrupt-Funktion bei Unfällen
-
aktive BMS-Überwachung
Dieses mehrstufige Sicherungskonzept stellt sicher, dass die Hochvoltinstallation im Alltag, beim Laden und im Crashfall sicher ist – sowohl für Insassen als auch für Rettungskräfte.
